ALC雙點開式曲軸高精密沖床
曲軸式?jīng)_床

ALC雙點開式曲軸高精密沖床

ALC系列設備特點

  1. 高鋼性機架，可承受較大之偏心負荷。
  2. 精密傳動機構，確保沖床長期精度。
  3. 多功能之設計，可搭配各種自動化裝置。
  4. 完整之人機保護裝置，符合安全沖床標準。
機型 單位 ALC-110 ALC-160 ALC-200 ALC-250 ALC-315
型式 Ton V H V H V H V H V H
行程 mm 180 110 200 130 250 150 280 170 280 170
行程數 S.P.M 35-65 50-100 30-55 ? 40-85 25-45 35-70 20-35 30-60 20-35 30-50
能力發生點 mm 5 3 6 3 6 3 7 3.5 7 3.5
最大閉合工作高度 mm 400 435 450 485 500 550 550 605 550 605
滑塊調整量 mm 100 100 120 120 120
上工作臺面積 mm 1400*500*70 1600*550*70 1850*650*95 2100*700*95 2300*750*95
下工作臺面積 mm 1800*650*130 2000*760*150 2400*840*170 2700*900*170 2800*950*170
主馬達 KW*P 11*4 15*4 18.5*4 22*4 30*4
滑塊調整機構 mm 電動
使用空氣壓力 kgf/cm2 ?5-6 ?5-6 ?5-6 ?5-6 ?5-6
沖床精度 CNS(JIS)1cIass
沖床((長*寬*高) mm 1945*2250*3040 2270*2460*3734 2565*2830*3839 2875*3155*4284 2885*3155*4700
模墊(特別附件) One Plate Two Cylinder
能力 Ton 3.6*2 3.6*2 10*2 14*2 14*2
行程 mm 70 70 80 100 100
面積 mm 350*235*2 410*260*2 540*350*2 640*470*2 640*470*2
標準配置 選擇配置
油壓式過載保護裝置 S 手動黃油潤滑裝置 O
電動式黃油潤滑裝置 S 氣壓模墊裝置 O
變頻器 S 快速換模裝置 （舉模器、夾模器或移模臂） O
電動式滑塊調整裝置 S 滑塊上部打料裝置 O
電動式模高顯示器 S 防震腳 O
滑塊及模具平衡裝置 S 光電保護裝置 O
電子凸輪開關 S 送料機(空氣、機械及Nc各類) O
空氣源接頭 S 料架 O
二度落保護裝置 S 矯平機 O
維護工具及工具箱 S 機械手 O
預載計數器 S 左(右)側送料軸端 O
預斷計數器 S
誤送檢知插座 S
電源插座 S
模具照明裝置 S

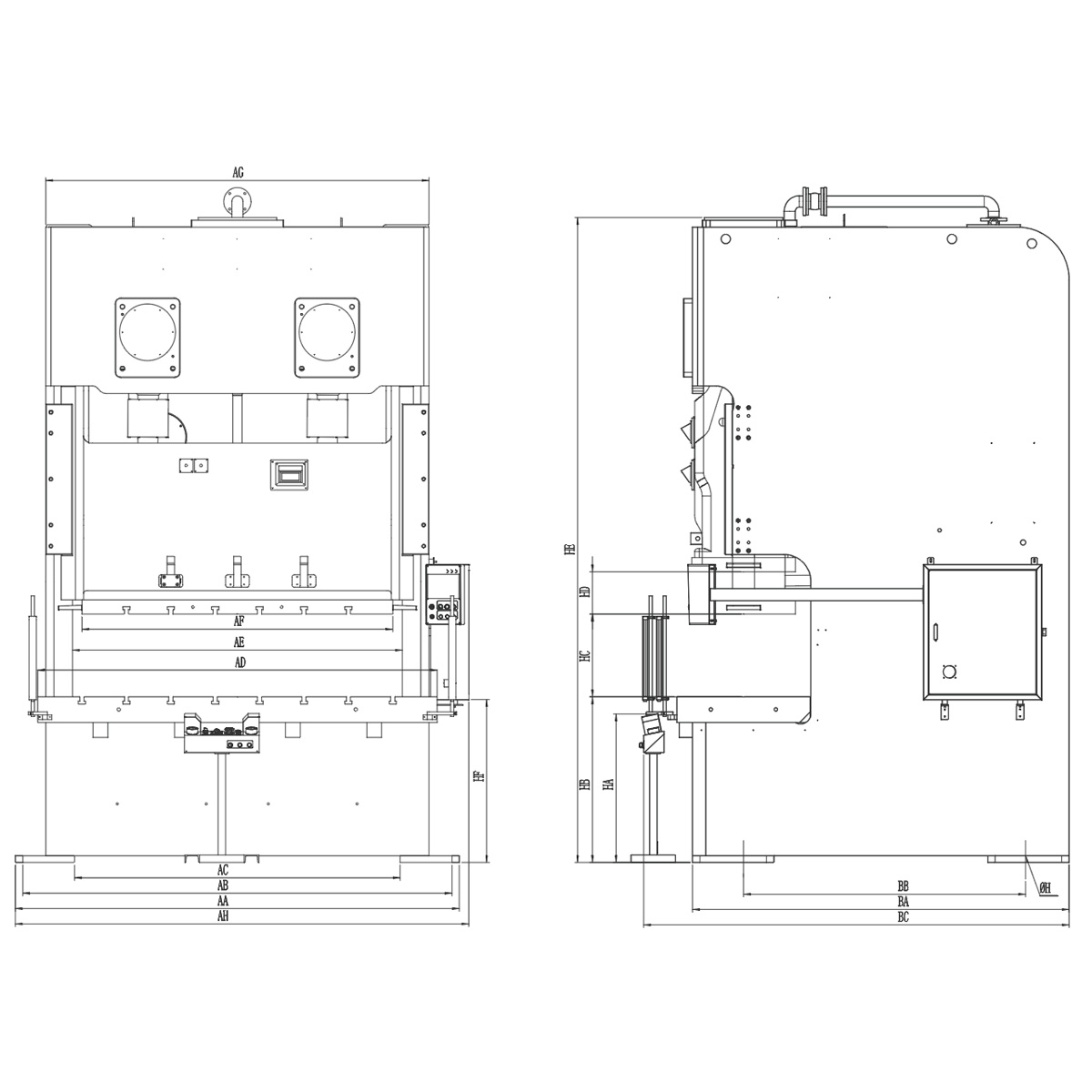

規格 ALC-110 ALC-160 ALC-200 ALC-250 ALC-315
型式 v H v H v H v H v H
AA 2000 2220 2620 3000 3000
AB 1880 2100 2460 2800 2800
AC 1360 1540 1820 2200 2200
AD 1800 2000 2400 2700 2800
AE 1510 1660 1990 2230 2215
AF 1400 1600 1850 2100 2300
AG 1780 1980 2320 2590 2615
AH 2250 2460 2830 3155 3155
BA 1720 1940 2235 2545 2555
BB 1270 1660 1640 2025 2025
BC 1945 2270 2565 2875 2885
HA 695 865 890 925 925
HB 830 990 1070 1100 1100
HC 400 435 450 485 500 550 550 605 550 605
HD 180 110 200 130 250 150 280 170 280 170
HE 3040 3734 3839 4284 4700
HF 1548 1475 1605 1535 1780
ΦH Φ35 Φ35 Φ38 Φ35 Φ42

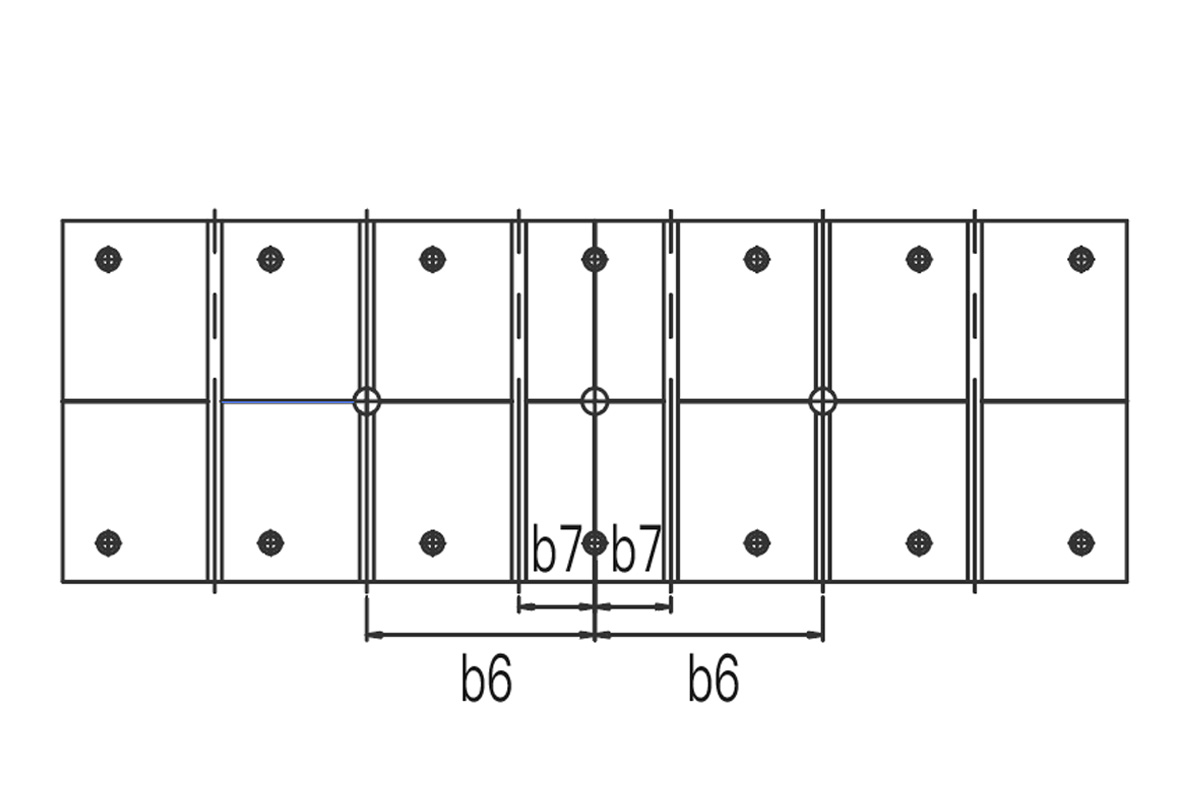

TABLE SIZE

規格 ALC-110 ALC-160 ALC-200 ALC-250 ALC-315
T型槽型式 A A B B B
T型槽條數 4 6 6 6 6
b6 375 375 375 450 450
b7 125 125 125 150 150

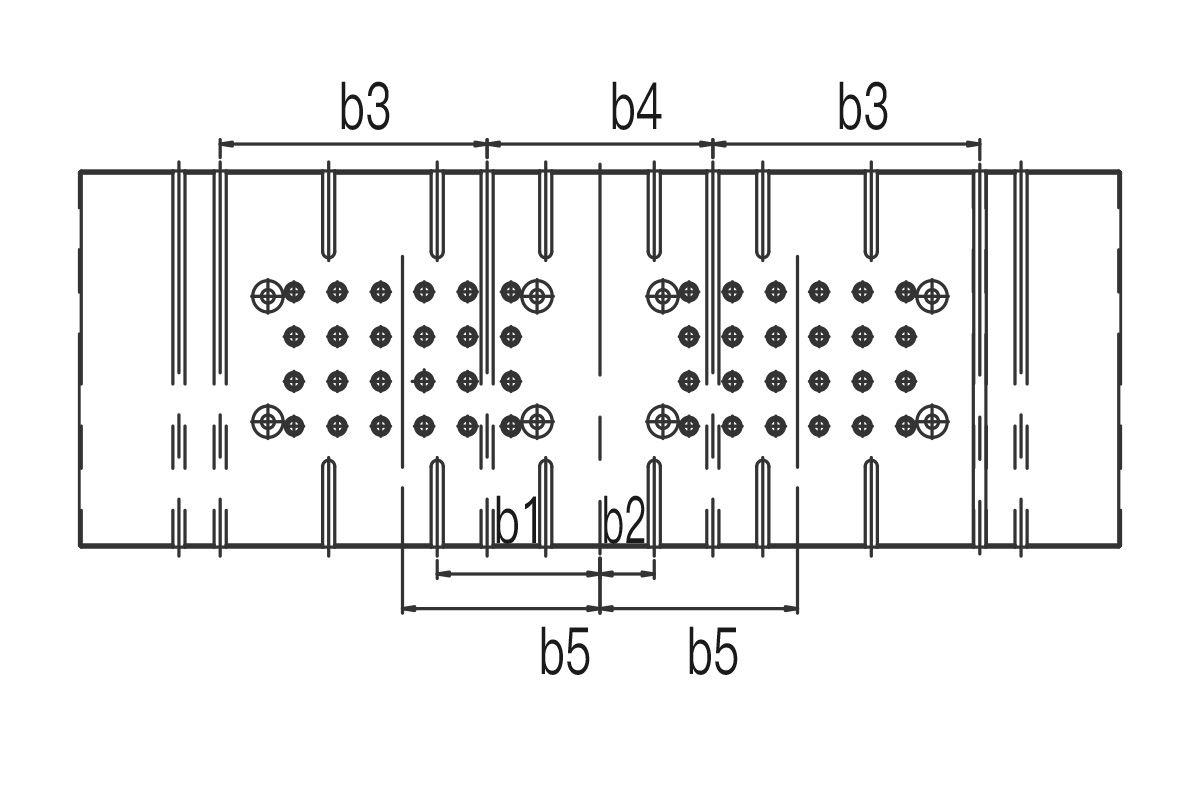

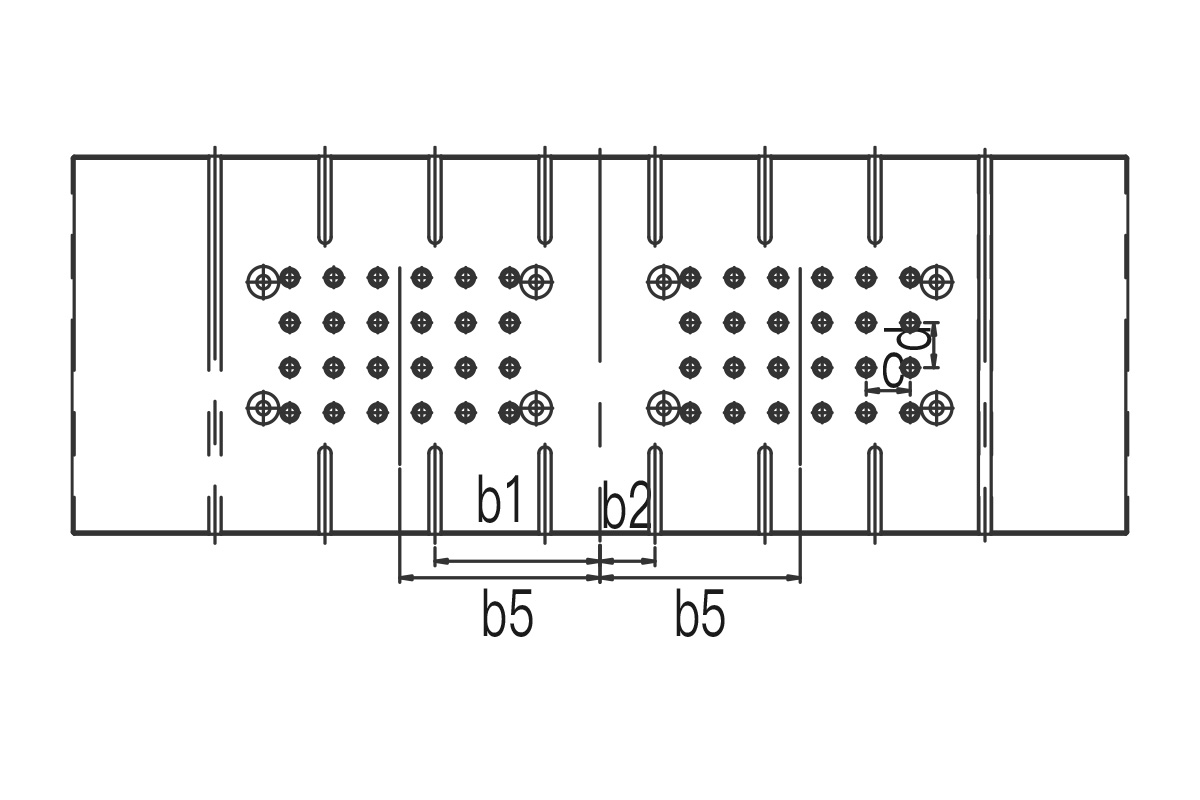

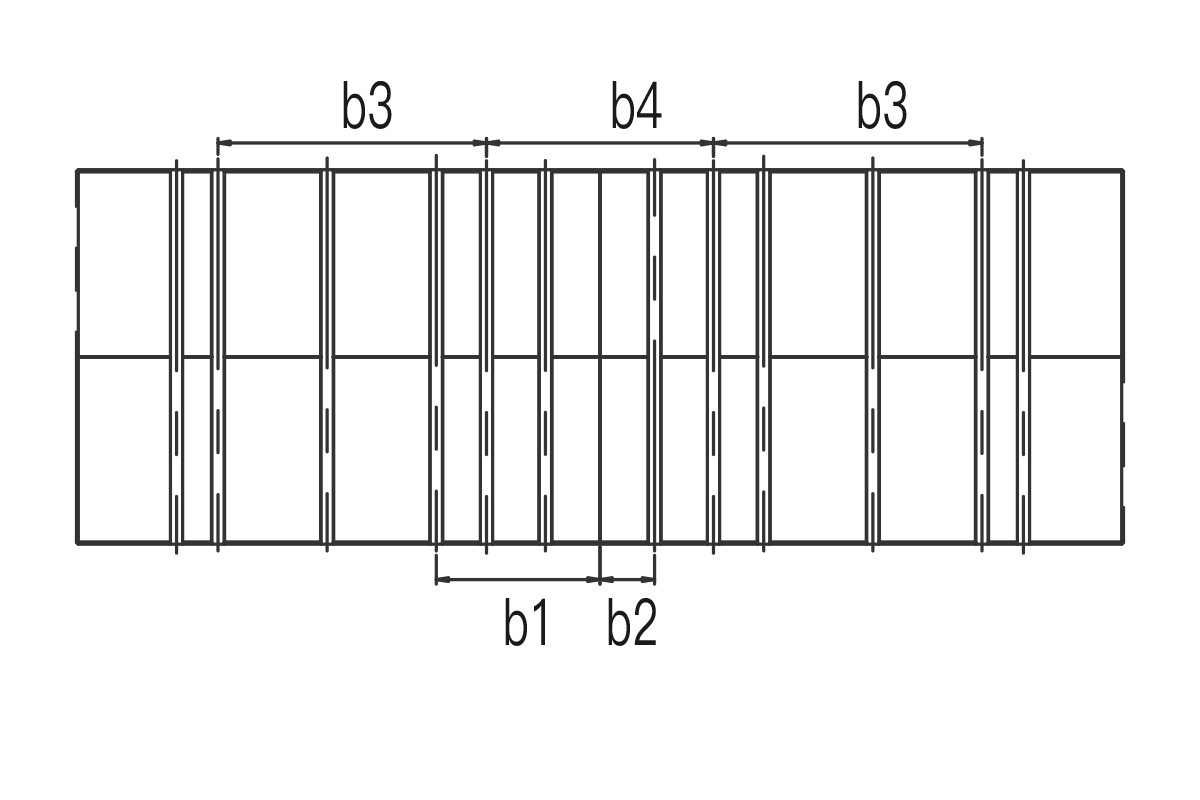

BOLSTER SIZE

規格 ALC-110 ALC-160 ALC-200 ALC-250 ALC-315
型式 v H v H v H v H v H
T型槽型式 A A B B B
T型槽條數 6 8 8 8 8
b1 375 375 375 450 450
b2 125 125 125 150 150
b3 320 520 710 680 680
b4 430 520 520 540 540
b5 255 415 455 510 510
圖形三、四模墊銷孔數目*孔徑 30*Φ20 48*Φ20 48*Φ28 70*Φ28 70*Φ28
銷孔間距c*d: 75*100 75*75 100*100 100*100 100*100

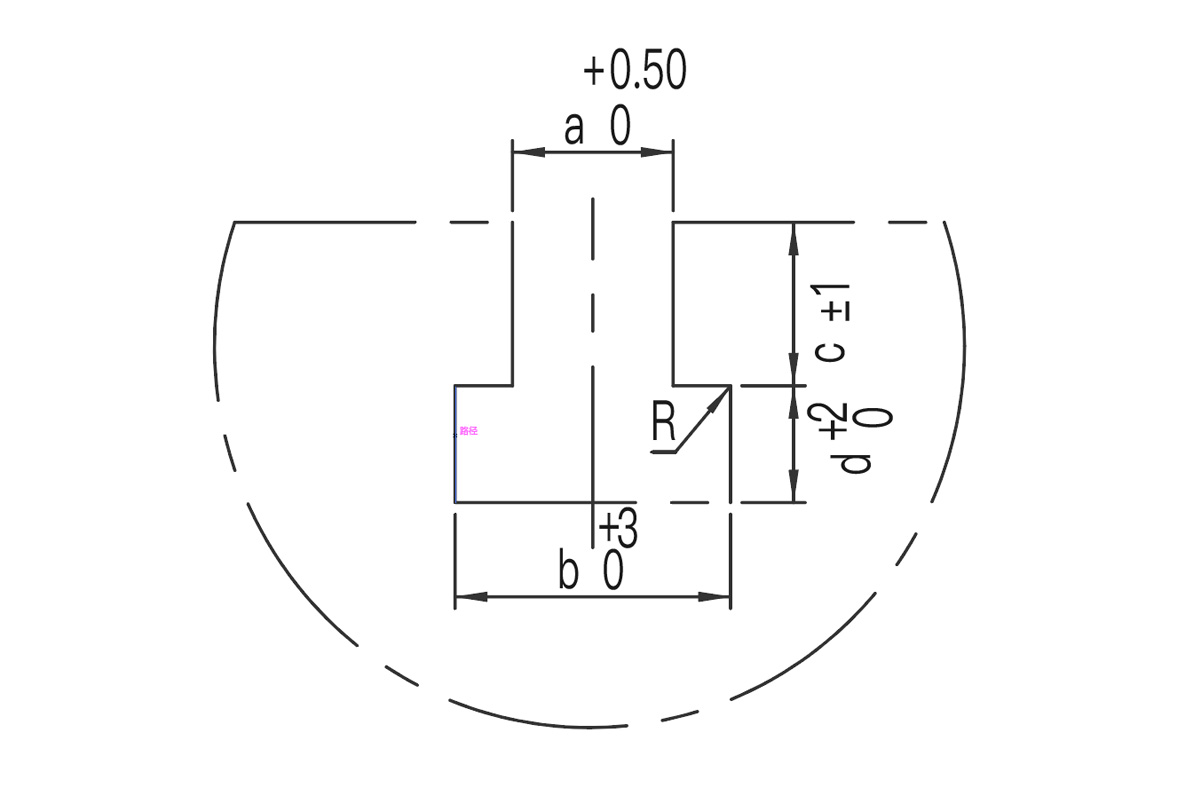

T SLOT

T型槽型式 A B
a 22 28
b 37 48
c 24 28
d 16 20
r 1 1
