ALP單點開式曲軸高精密沖床
ALP單點開式曲軸高精密沖床 - 圖片 2
曲軸式?jīng)_床

ALP單點開式曲軸高精密沖床

ALP系列設備特點

  1. 模高變化小，動態中心偏差小;模具壽命大幅提升;沖壓之變形量小;
  2. 下料剪斷噪音小高精度密度工的實現，低噪音的實現，便利性操作的實現。
  3. 固鎖式六面導路;高剛性機身;低綜合間隙。
機型 unit ALP-25 ALP-35 ALP-45 ALP-60 ALP-80 ALP-110 ALP-160 ALP-200 ALP-260 ALP-315
型式 Ton V H V H V H V H V H V H V H V H V H V型 H型
行程 mm 60 30 70 40 80 50 120 60 150 70 180 80 200 90 200 100 250 150 250 150
行程數 S.P.M 60-140 130-200 40-120 110-180 40-100 100-150 35-90 80-120 35-80 80-120 30-60 60-90 20-50 40-70 20-50 50-70 20-40 40-50 20-40 40-50
能力發生點 mm 3.2 1.6 3.2 1.6 3.2 1.6 4 2 4 2 6 3 6 3 6 3 7 3.5 7 3.5
最大閉合工作高度 mm 200 215 220 235 250 265 310 340 340 380 360 410 460 510 460 510 500 550 500 550
滑塊調整量 mm 50 55 60 75 80 80 100 110 120 120
上工作臺面積 mm 470*220*50 520*250*50 560*300*60 700*360*70 770*420*70 910*470*80 990*550*90 1130*630*90 1130*700*100 1200*800*100
下工作臺面積 mm 680*300*70 800*400*70 850*440*80 900*500*80 1000*550*90 1150*600*110 1250*800*140 1400* 1500*840*180 1700*950*180
模柄孔 mm Φ38 Φ38 Φ38 Φ50 Φ50 Φ50 Φ65 Φ65 Φ65 Φ70
主馬達 KW*P 2.2*4 2.2*4 3.7*4 5.5*4 7.5*4 11*4 15*4 18.5*4 22*4 30*4
滑塊調整機構 mm ManuaI opearation EIectric driving
使用空氣壓力 kgf/cm2 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6
沖床精度 CNS(JIS)1cIass
沖床((長*寬*高) mm 1390*920*2125 1450*900*2300 1650*1040*2390 1670*1090*2750 1820*1328*3005 1970*1458*3218 2285*1559*3610 2465*1790*4058 2585*1945*4433 2900*1950*4600
模墊(特別附件) — One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder One Plate One Cylinder
能力 Ton — 2.3 2.3 3.6 3.6 6.3 10 14 14 14
行程 mm — 50 50 70 70 80 80 100 100 100
面積 mm — 300*230 300*230 350*300 450*310 500*350 650*420 710*480 810*480 810*480
標準配置 選擇配置
油壓式過載保護裝置 S 電動式黃油潤滑裝置 O
手動黃油潤滑裝置 S 氣壓模墊裝置 O
變頻器 S 快速換模裝置(舉模器、夾模器或移模臂) O
手動式滑塊調整裝置(ALP60及以下) S 滑塊上部打料裝置 O
電動式滑塊調整裝置(ALP80及以上) S 防震腳 O
機械式模高顯示器(ALP60及以下) S 光電保護裝置 O
電動式模高顯示器(ALP80及以上) S 送料機(空氣、機械及Nc各類) O
滑塊及模具平衡裝置 S 料架 O
電子凸輪開關 S 矯平機 O
空氣源接頭 S 機械手 O
二度落保護裝置 S 前送料軸端(Ap-80及以上) O
維護工具及工具箱 S 左(右)側送料軸端 O
預載計數器 S
預斷計數器 S
誤送檢知插座 S
電源插座 S
前送料軸端(AIp-60及以下) S
?？h照明裝置 S
規格 ALP-25 ALP-35 ALP-45 ALP-60 ALP-80 ALP-110 ALP-160 ALP-200 ALP-260 ALP-315
型式 v H v H v H v H v H v H v H v H v H v H
AA 840 900 950 1000 1170 1290 1390 1680 1850 1800
AB 700 800 790 860 980 1100 1200 1400 1560 1600
AC 368 500 550 600 690 800 870 980 1050 1000
AD 680 800 850 900 1000 1150 1250 1400 1500 1700
AE 408 488 502 526 544 616 600 800 900 1000
AF 470 520 560 700 770 910 990 1130 1130 1200
AG 540 620 670 720 780 920 990 1150 1280 1390
AH 920 900 1040 1090 1328 1458 1559 1790 1945 1950
BA 1150 1200 1400 1420 1595 1720 2070 2250 2360 2690
BB 910 1050 1250 1220 1295 1320 1770 1840 2090 2330
BC 1390 1450 1650 1670 1820 1970 2285 2465 2585 2900
HA 715 702 702 700 732 711 752 826 802 780
HB 795 790 790 785 830 830 900 995 1030 1000
HC 200 215 220 235 250 265 310 340 340 380 360 410 460 510 460 510 500 550 500 550
HD 60 30 70 40 80 50 120 60 150 70 180 80 200 90 200 100 250 150 250 150
HE 2125 2300 2390 2750 3005 3218 3610 4058 4433 4600
HF / / / / 1505 1489 1619 1650 1670 1540
ΦH Φ18 Φ18 Φ23 Φ23 Φ28 Φ28 Φ35 Φ33 Φ40 Φ40

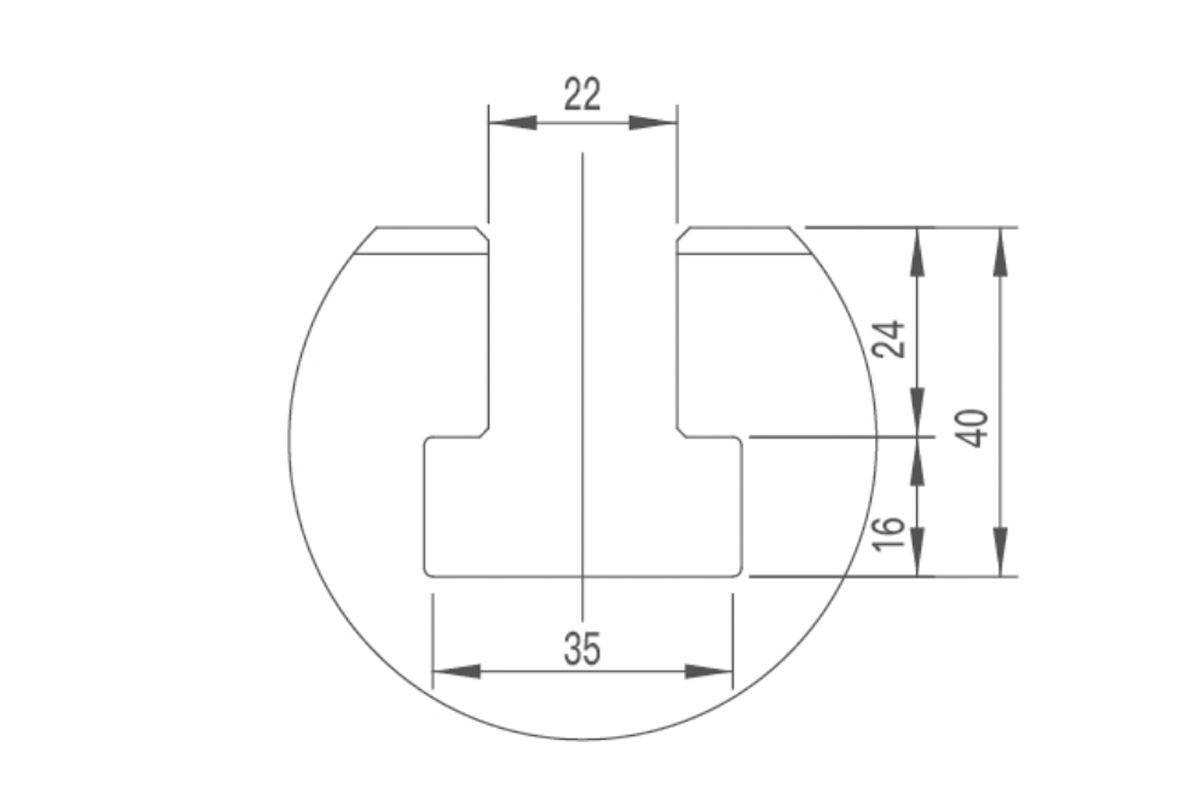

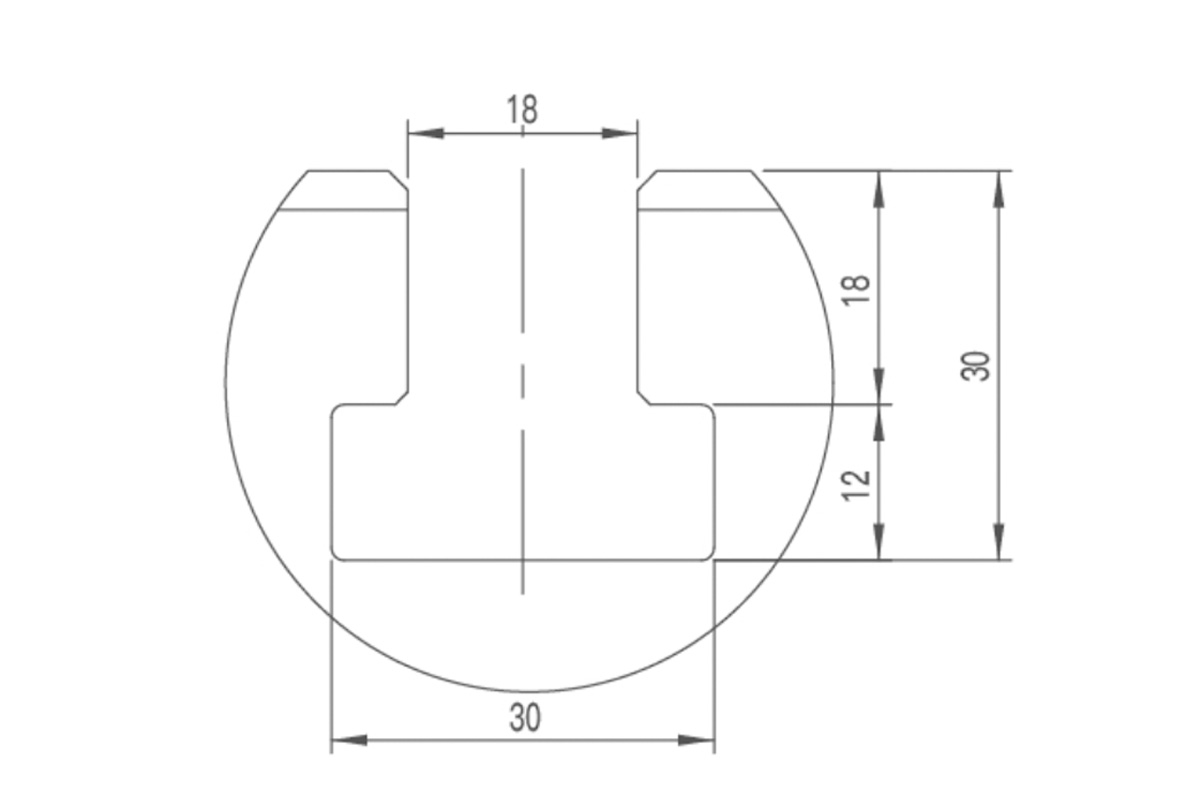

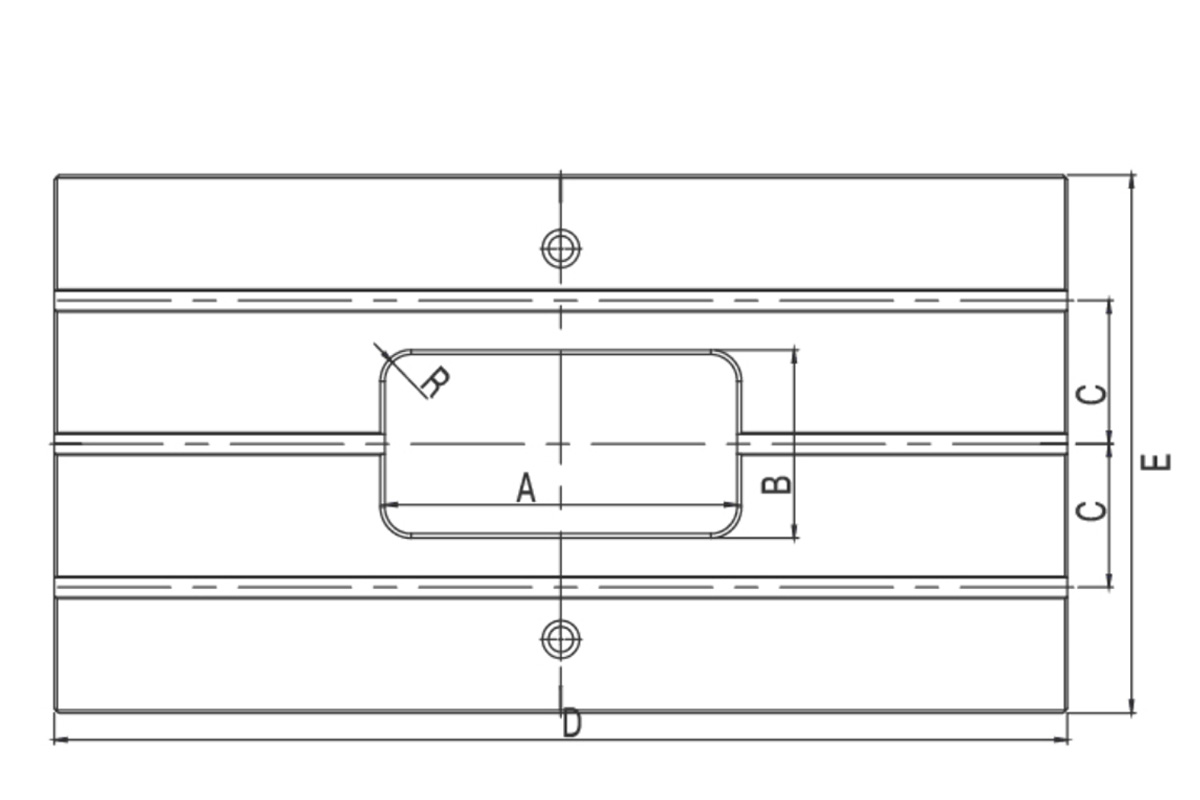

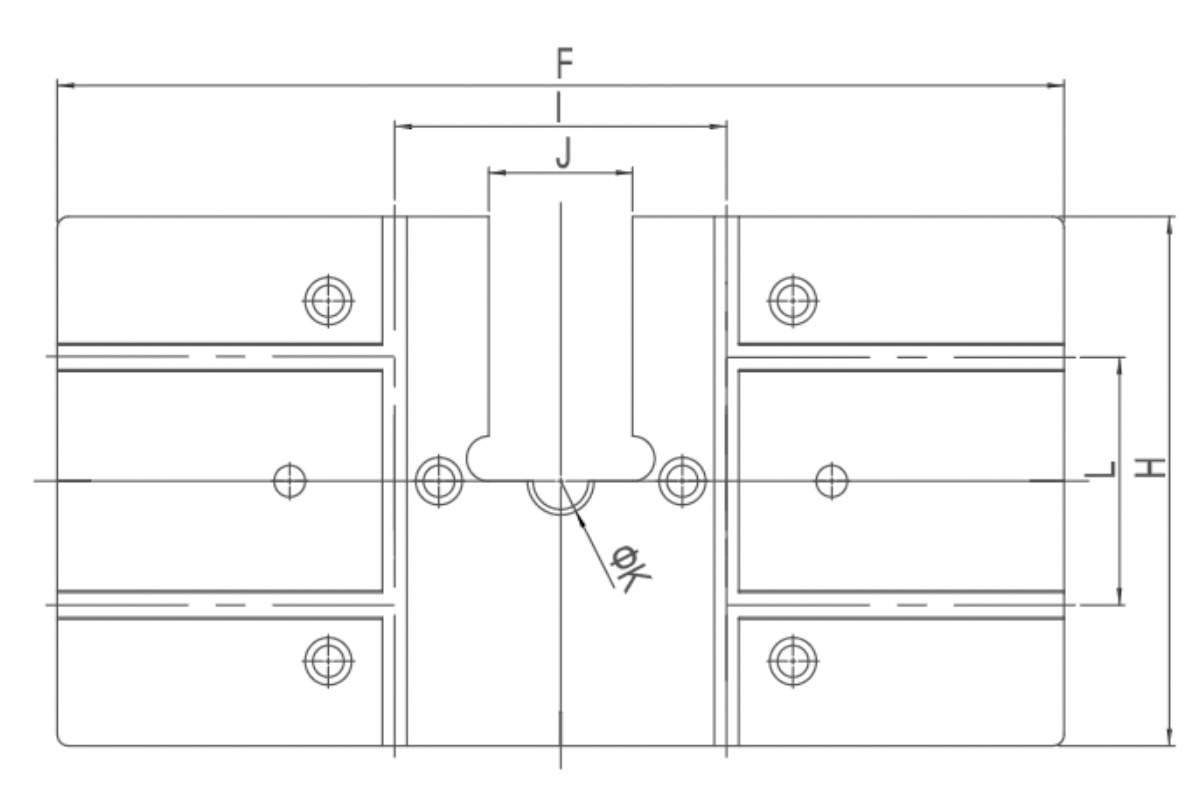

規格 A B C D E F H I J K L T型溝
ALP-25 260 130 90 680 300 470 220 / 150 Φ38 80 Ⅰ
ALP-35 280 140 120 800 400 520 250 / 160 Φ38 100 Ⅰ
ALP-45 300 150 120 850 440 560 300 180 / Φ38 120 Ⅰ
ALP-60 320 160 150 900 500 700 350 220 / Φ50 160 Ⅱ
ALP-80 360 180 150 1000 550 770 420 300 220 Φ50 180 Ⅱ
ALP-110 400 200 160 1150 600 910 470 300 220 Φ50 220 Ⅱ
ALP-160 440 220 220 1250 800 990 550 300 175 Φ65 220 Ⅱ
ALP-200 480 240 280 1400 820 1130 630 420 200 Φ65 300 Ⅱ
ALP-260 520 260 290 1500 840 1130 700 420 200 Φ65 300 Ⅱ
ALP-315 520 260 300 1800 960 1200 800 420 200 Φ70 300 Ⅱ
